＜参考資料＞

　ある一定のブーム長と、ある本数のエレメントをＹＯに与え「とにかくフロントゲインを最大にせよ。」と命令します。

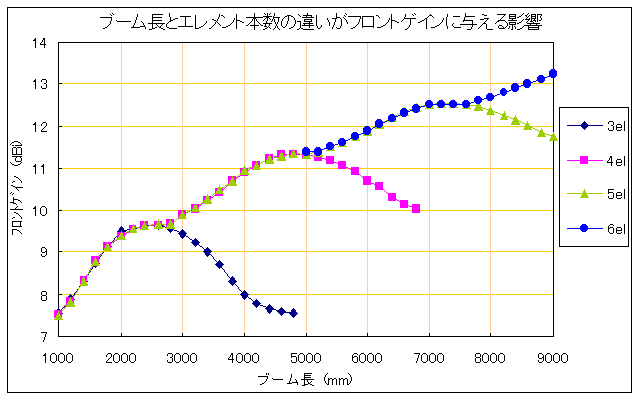

その結果のフロントゲインをプロットしたのが上のグラフです。
（周波数=50.3MHz　エレメントの太さを太くするともう少し高めのフロントゲインが得られますが、今回は実際に作るアンテナと同じ細いエレメントで条件を合わせてみました。）


　例えば、「ブーム長２ｍの３エレでフロントゲイン最大のアンテナを設計せよ。」と命令すると、ゲイン最大で最適化すると9.4dＢIくらい」という結果が返ってくる訳です。


　「ブーム長３．６ｍの３エレでフロントゲイン最大のアンテナを設計せよ。」と命令すると、「ゲイン最大で最適化すると8.7dＢIくらい」という結果が返ってきてしまいます。

　しかし、「ブーム長３．６ｍの４エレでフロントゲイン最大のアンテナを設計せよ。」と命令すると。「ゲイン最大で最適化すると10.4dＢIくらい」という結果が返ってきます。

　つまり、「ブーム長３．６ｍのYagi-Udaアンテナを設計するときは３エレではエレメント本数が少なすぎる。」ということになります。


　今回のアンテナではブーム長を４．３６ｍに設定しました。このブーム長では４エレか５エレか６エレにするのが良いというのがこのグラフから分かります。

　４エレでフロントゲインを取り、なおかつ広帯域になるようにＹＯで最適化してみたのですが、満足する結果が得られませんでした。確かにフロントゲインは取れるのですが、広帯域にはならないのです。

　５エレで同様のことをやってみたら、フロントゲインと帯域の両方を満足するような結果が得られました。

　同じブーム長で同じフロントゲインを得て、なおかつ広帯域にするためには、エレメントの本数は多めの方が良いようです。

　５エレで条件を満足できた以上、エレメントの本数をわざわざ増やして６エレにする必要もありません。エレメントが増えて重くなるし、製作もその分時間が掛かります。


　そこで、今回は５エレにしたのです。


　なお、グラフが直線でないのはＹＯのクセかもしれません。
