測定測定 静岡では、NHK教育=2ch=100MHz、NHK総合=9ch=200MHzがあり、50MHzのTVI対策としてはこの２つが鬼門です。そこで、いろいろな50MHz用LPFを測定してみました。
（スペクトラムアナライザー アンリツMS62A11、トラッキングジェネレーター
アンリツMH628A）
なお、フィルター名の下に書かれているコールサインは、試験品提供者です。皆さん、ありがとうございます。

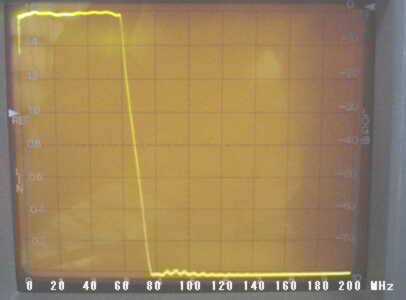

| COSMO LF-50B (JG2TSL) |
 |
 |
| 100MHzでも200MHzでも-80dB以下（測定不能） 測定結果にその場の者、一同が驚きでした。 生産中止なのが今は悔やまれる。 |
UHFまでずーっとこの特性です。 | |

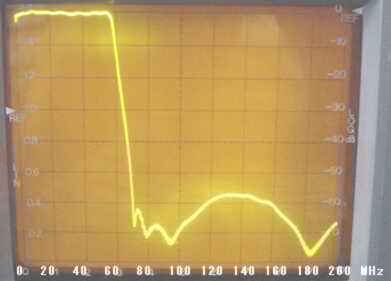

| RFインクワイアリー LP6M3K (JJ2GMH) |
 |
 |
| -70dB@100MHz、200MHz | UHFはあまり良くないですね。 （この辺りはあまり問題にならないから良いかな。） |
|

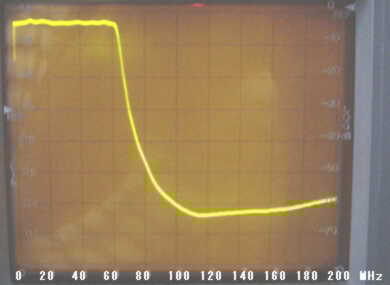

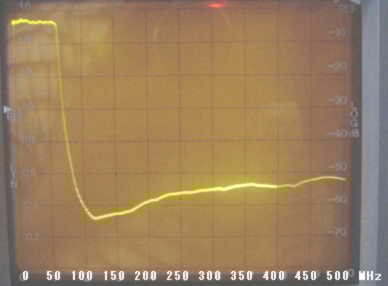

| COMET LPF50L |
 |
 |
| -60dB弱@100MHz、200MHz アブソープティブのおかげか、変な起伏がグラフにはないけど、 ATTはイマイチかな。 |
UHFでも-50ｄＢくらいはキープ | |

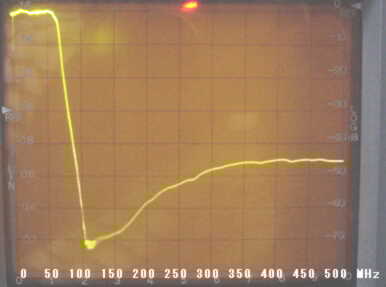

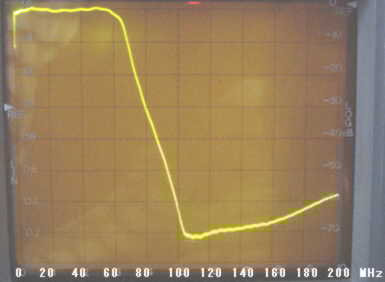

| SHINWA SPF-55 (JG2TSL) |
 |
 |
| -70dB@100MHz、-60dB弱@200MHz | UHFはイマイチですね。 | |

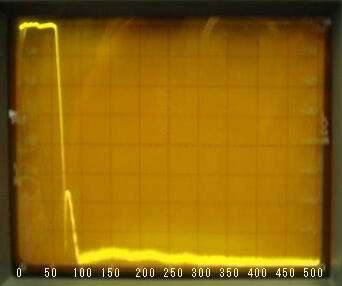

| DAIWA FD-50Mb (JF2CRP) |
 |
 |
| -80dB以下@100MHz、-70dB以下@200MHz 年代物のフィルターだが、性能は素晴らしい。 |
UHFも非常にきれい。 |
