測定

HF LPF編

　HFのTVIは高調波よりも、むしろコモンモードが原因の方が多いようです。でも、ノーマルモードの高調波もなるべく減衰させておかねばなりません。そこで、自分とJJ2GMH大石さんの所有しているＢＰＦの減衰特性を測定してみました。
（スペクトラムアナライザー アンリツMS62A11、トラッキングジェネレーター アンリツMH628A）

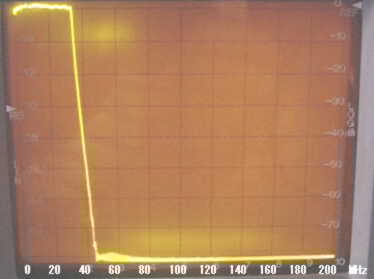

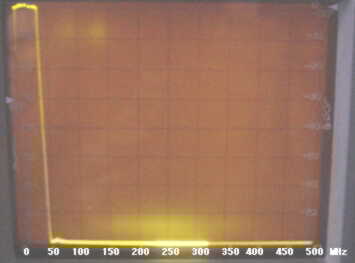

COSMO LF30B
	文句ありません。すごすぎです。	UHFもずっとこのまま

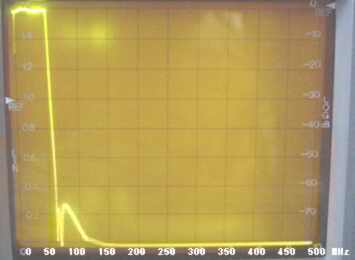

RFインクワイアリー LF3K
	FM放送帯で-70dB弱だけど、TV放送帯では-80dB以下（測定不能） これなら高調波が原因のTVIは起こらないと思う。	UHFもずっとこのまま。
