測定

50MHz BPF編

　50MHzではTVI対策にはLPFで充分とも思うのですが、BPFも存在します。そこで、ＢＰＦの減衰特性を測定してみました。
（スペクトラムアナライザー アンリツMS62A11、トラッキングジェネレーター アンリツMH628A）
　なお、フィルター名の下に書かれているコールサインは、試験品提供者です。皆さん、ありがとうございます。

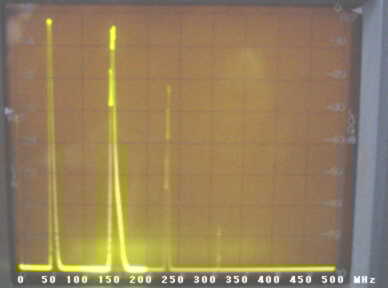

RFインクワイアリー BPV-50M (JJ2GMH)
	非常にシャープな特性。 100MHzでも200MHzでも-80dB以下（測定不能） TVIの原因にはならないが、150MHzはつっつ抜け。 帯域内減衰が多少大きい感じ。	奇数倍周波数は減衰しないみたい。

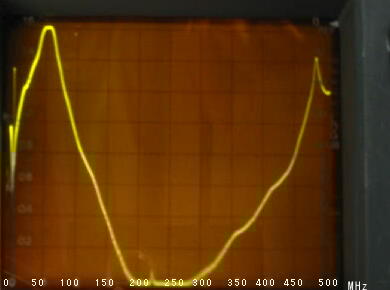

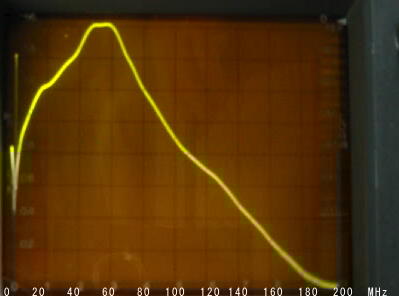

SHINWA 1100L (JG2TSL)
	100MHzのATTが悪いです。（-30dB弱） 200MHzは-80dB以下。	UHFは良くないです。
