測定測定 いくら送信側で高調波を減らしても、受信側に選択性がないと、基本波を拾って、これで能動素子の歪みを起こさせ、受信側の機器内（特に受信ブースター）で高調波が発生してしまいＴＶＩになることが多いようです。そこで、アンテナ−受信ブースター間にＨＰＦを挿入することは重要です。手持ちのフィルターの減衰特性を測定してみました。
（スペクトラムアナライザー アンリツMS62A11、トラッキングジェネレーター
アンリツMH628A）

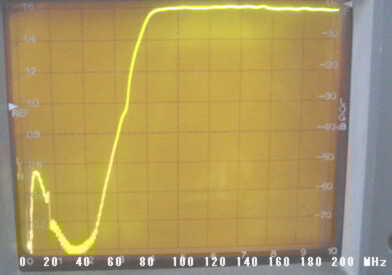

| MIHARU MCB-1 |
 |
| ローバンドのアッテネーションがイマイチみたい。 それでも-50ｄＢ以下だから効果はあると思う。 50MHzはスカートに引っかかっているけど、-60ｄＢ以上あるから 使えると思う。 本来はこのフィルターは「ＣＢストッパー」と言い、27MHzを 減衰させるのが目的。その用途であれば、-80ｄＢほどの減衰が あるので、効果を発揮すると思う。 ＦＭ放送はスカートに引っかかるので、少し減衰しちゃうみたい。 |
