測定○

TV ノッチフィルター編

　受信側に挿入するフィルターで、アマチュア局の基本波の周波数のみを減衰させる目的のノッチフィルターの市販品があるようです。JJ2GMH大石さん所有のフィルターの減衰特性を測定してみました。
（スペクトラムアナライザー アンリツMS62A11、トラッキングジェネレーター アンリツMH628A）

DAISHIN
DTF-50W

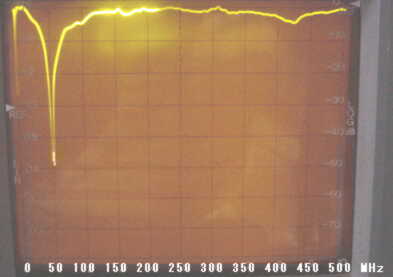

再調整をすることで10dBほどノッチ周波数での減衰が大きくなるが、
この状態では-50dB。TV周波数での減衰が多少あるみたい。
特に100MHz前後。
