中波放送排除用ＨＰＦ

　ローバンドは私はあまり得意とするバンドではありませんが、不得意だからこそチャレンジしてみようということで、今年（２０００年）のＡＲＲＬ ＤＸコンテストのＣＷ部門では３．５ＭＨｚシングルバンドでエントリーしてみました。（ＪＩ２ＺＪＳより）
　少しでもＤＸに有利にということで、「ワイヤーアンテナハンドブック」を参考にして３／４λスローパーというものを張ってみました。全長６０ｍほどの巨大なワイヤーアンテナです。こんなアンテナは自宅に張るのは不可能で、山の上のクラブシャックだからできたことですが、このアンテナには弱点がありました。
　全長６０ｍを１／４λに換算すると、１０００ＫＨｚくらいになります。そう、これは中波放送のメインストリートの周波数です。
　ＪＩ２ＺＪＳシャックからは目視できる範囲に１０ＫＷの中波放送局が３局あります。（６３９ＫＨｚ＝ＮＨＫ第２静岡、８８２ＫＨｚ＝ＮＨＫ第１静岡、１４０４ＫＨｚ＝ＳＢＳ静岡）　今回張ったアンテナを介して、これら中波放送局が受信機に与える電界は相当なもので、まともにこれらの中波放送を聞けば、メーターは振り切り、音は歪んでしまいます。
　基本波がそのまま聞こえるならまだしも、高調波がアマチュアバンド内に飛びこんでくるのでたまりません。具体的には８８２ＫＨｚ ｘ ４ ＝ ３，５２８ＫＨｚで、これがＳ＝９で聞こえてきます。ＡＭで、しかも、高調波なので帯域も結構あり、受信にかなりの影響を与えます。
　しかし、ＡＴＴを入れると、この信号はかなり抑えられます。ＡＴＴの表示が−２０ｄＢなのに、この高調波はそれ以上に減衰します。と言うことは、この高調波は放送局で作り出されているものではなく、受信機内部の飽和によって作り出されていることが想像されます。つまりフロントエンドのフィルターが甘いために、初段のアクティブ素子までこの中波の強力な電波が飛びこんでいるのでしょう。初段のＢＰＦが細分化されているか、同調形のフィルターが搭載されていれば良いのですが、あいにくクラブにこの時にあったＩＣ−７６０はそのようになっていないようなのです。
　このＩＣ−７６０には受信アンテナ端子があり、ここにＨＰＦを入れることでこれを解決しようと思い立ちました。そして急遽製作したのが、このＨＰＦです。（念のため書きますが、送信出力が通過する箇所にはこのフィルターを挿入してはなりませぬ。）

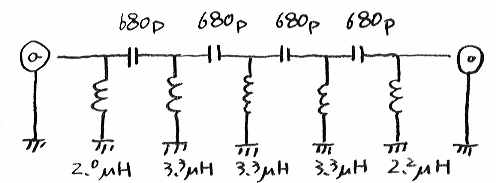

　参考書（トランジスタ技術別冊）を見ながら回路を計算しました。計算結果そのままでは該当する素子がないので、値の近いもので構成しました。定Ｋ型４段のＨＰＦで、インピーダンスは５０Ω。４段にした理由は、ケースにパーツが入る丁度良いサイズが４段だったからです。

　入力と出力はどちらでも構いません。左端と右端のインダクタンスの値が違うのは、お店で買うときにに間違えたからです。Ｈｉ（２．２μＨの仕切りの所に２．０μＨが入っていたのをそのままつまんで買ってきたので。）　ＲＦのコイルというと、ＦＣＺコイルやトロイダルコアに巻いたものを思い浮かべますが、このくらいの周波数では市販のマイクロインダクタンスでも該当の値があるし、実際、実用になるようです。入出力の端子間に空中配線しました。

　まぁ、内部なんてこんないい加減なもんです。ローバンドだから許される内部構造かも。

使用感

測定結果

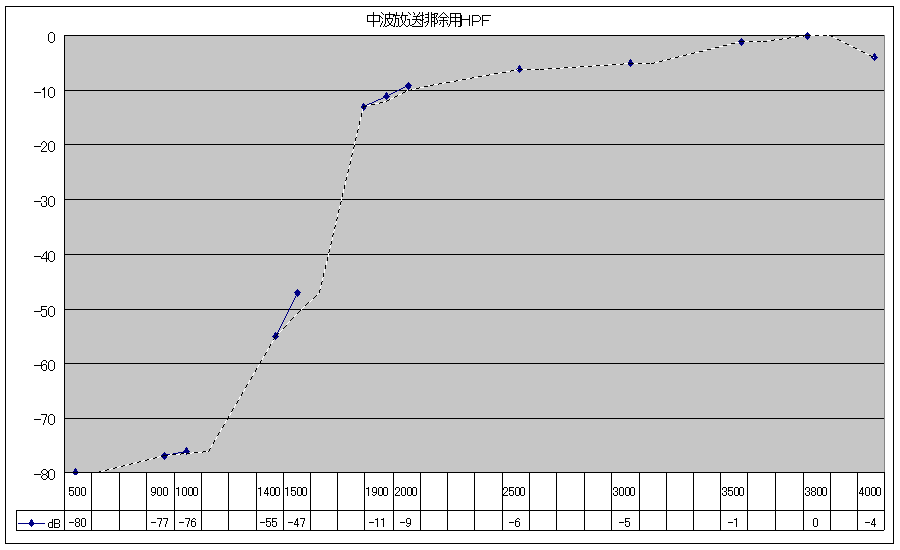

　さて、先に使用感を書いてみましたが、どのくらい減衰しているか測定してみました。ＳＳＧ買っちゃったんだもんねー。（菊水　ＫＳＧ−４５００Ｔ）　ＪＳＴ−２４５を受信機として、Ｓメーターを頼りに書いたグラフが以下のものです。



　横着して、ところどころでしか測定しませんでした。しかし、傾向はつかめると思います。
　３．５ＭＨｚ帯ではわずか−１ｄＢしか減衰がありませんが、中波放送局のある１４００ＫＨｚで−５５ｄＢ、９００ＫＨｚで−７７ｄＢと、かなり減衰しています。これだけ減衰していれば十分でしょう。
　蛇足ですが、１９００ＫＨｚでの減衰が−１１ｄＢと、やや大きいですが、１４００ＫＨｚとのレベル差が大きいので、トップバンドでもそれなりの効果が期待できそうです。

　肝心のコンテスト参加記は別に書きますね。
　こんな些細な小細工ですが、それが大きな効果をもたらしたときは、コンテストに参加したと言っても一味違ったものになるのは言うまでもありません。結果がどうあれ・・・
